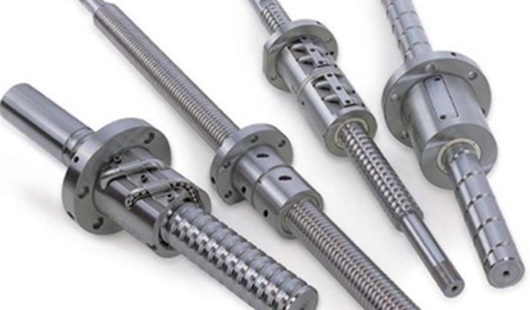

慧騰來告訴大家，如何正確選擇滾珠絲杠的型號與規格 ！【上海慧騰】
參數選擇是根據滾珠絲桿工作的環境、負荷、剛性、安裝尺寸、導程、精度等來做依據的。
1、首先確定滾珠絲桿精度，根據需要看是選精密研磨級絲桿還是普通的軋制絲桿，滾珠絲桿有精密級和普通級之分。精密滾珠絲桿即研磨滾珠絲桿有(C0-C5)精度;普通滾珠絲桿有C7，C10兩種。
2、然后看滾珠絲桿的軸徑以及螺紋的牙距(學名叫導程，其實就是絲桿轉動一圈，螺母所前進的距離)。絲桿外徑，導程這兩個參數決定了滾珠絲桿的負載(負荷及速度)，它們是標準值。通過上面說的條件進行計算選擇。
3、有效螺紋長和總長：有效螺紋就是指一根絲桿的最大移動距離加螺母的總長，再加上100mm的安全距離。總長是指有效螺紋長加上軸端長度。軸端長度及尺寸依客戶具體要求制作。4：根據安裝環境選擇螺母形狀，法蘭型還是非法蘭型，全圓型還是方型。確定法蘭的外徑，厚度，螺母的長度，安裝孔的位置。這些方面一定，大致就選擇好了一根絲桿。至于軸端加工形式，就要看客戶的具體需要了，制定好圖紙。
1、首先確定滾珠絲桿精度，根據需要看是選精密研磨級絲桿還是普通的軋制絲桿，滾珠絲桿有精密級和普通級之分。精密滾珠絲桿即研磨滾珠絲桿有(C0-C5)精度;普通滾珠絲桿有C7，C10兩種。
2、然后看滾珠絲桿的軸徑以及螺紋的牙距(學名叫導程，其實就是絲桿轉動一圈，螺母所前進的距離)。絲桿外徑，導程這兩個參數決定了滾珠絲桿的負載(負荷及速度)，它們是標準值。通過上面說的條件進行計算選擇。
3、有效螺紋長和總長：有效螺紋就是指一根絲桿的最大移動距離加螺母的總長，再加上100mm的安全距離。總長是指有效螺紋長加上軸端長度。軸端長度及尺寸依客戶具體要求制作。4：根據安裝環境選擇螺母形狀，法蘭型還是非法蘭型，全圓型還是方型。確定法蘭的外徑，厚度，螺母的長度，安裝孔的位置。這些方面一定，大致就選擇好了一根絲桿。至于軸端加工形式，就要看客戶的具體需要了，制定好圖紙。
