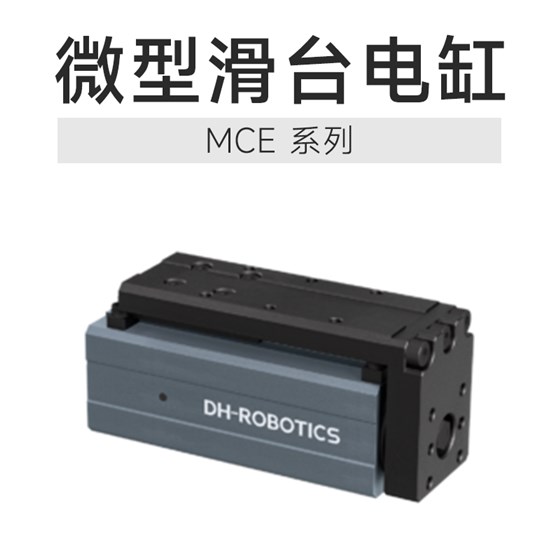

晶圓搬運：微米級定位，守護“脆弱世界”的穩定
晶圓是半導體制造的“基石”，但其厚度僅0.5-1毫米，且表面布滿微米級電路結構，搬運過程中任何微小振動或定位偏差都可能導致劃傷或電路損壞。微型伺服電缸通過集成高分辨率編碼器（分辨率可達0.1微米）與閉環控制算法，實現了晶圓搬運機械臂的“毫米級運動范圍、微米級定位精度”。例如，在12英寸晶圓傳輸系統中，電缸驅動真空吸盤以0.1毫米/秒的速度平穩接近晶圓，接觸瞬間通過力反饋傳感器將夾持力精準控制在0.5-2牛范圍內，避免因過壓導致晶圓破裂。同時，其毫秒級響應特性可快速補償機械臂運動中的慣性誤差，確保晶圓從存儲盒到加工腔體的轉移過程中，位置偏移量小于±1微米，為后續光刻、蝕刻等工序提供穩定基礎。
芯片封裝：納米級壓合，打造“無縫連接”的精密
芯片封裝是保護核心電路、實現電氣連接的關鍵環節，其中倒裝芯片（Flip-chip）封裝需通過精密壓合將凸點（Bump）與基板焊盤對齊并施加均勻壓力。微型伺服電缸在此過程中扮演“壓力管家”角色：其內置力傳感器可實時監測壓合力（范圍0.1-100牛），并通過PID控制算法動態調整電缸位移，確保壓力波動小于±0.5%。在某先進封裝產線中，該技術使200微米間距的凸點壓合良率從95%提升至99.9%，同時避免了傳統氣動壓合因壓力不均導致的虛焊問題。此外，電缸的微步進功能（最小步距0.1微米）可實現壓合過程的“軟著陸”，防止芯片因沖擊力受損。
光刻設備：亞微米級調節，點亮“納米時代”的精度
光刻機是半導體制造的“心臟”，其光學平臺的定位精度直接影響圖案轉移質量。微型伺服電缸被廣泛應用于光刻機的物鏡調焦、掩模版對位等模塊，通過壓電陶瓷與滾珠絲杠的復合驅動結構，實現光學元件的亞微米級（<0.1微米）調整。例如，在極紫外（EUV）光刻機中，電缸需在真空環境下以納米級精度調節反射鏡角度，補償因熱變形或振動引起的光路偏差。其低摩擦設計與高剛性結構有效抑制了機械諧振，確保調節過程無超調振蕩，為7納米及以下制程的穩定量產提供了關鍵支撐。
從晶圓廠的“無人車間”到光刻機的“納米戰場”，微型伺服電缸正以“微米級身軀”承載著半導體制造的“精密使命”。它不僅是運動控制的執行者，更是連接物理世界與數字工藝的“智能接口”，為摩爾定律的持續演進注入著源源不斷的動力。
